检测LED灯频闪和频闪效应的方法

LED频闪指的是两个概念

　　一是频闪：即电光源光通量波动的深度，波动深度越大，频闪深度越大。

　　二是频闪效应：即电光源频闪在人视觉上产生的负效应。频闪深度越大，负效应越大，危害越严重。

　　频闪与频闪效应，跟电光源种类及其技术性能具有直接的关系。不同种类与不同技术性能的电光源，其频闪与频闪效应程度也不同。

　　频闪实际上是照明光源对眼睛的一种刺激感知。人眼对光源频闪的感知主要依赖于光源亮度的振幅和频率。光源亮度振幅又通常用振幅的调制百分比和它的亮度值来表示。实验证明，照明光源的频率不同使人眼可察觉频闪振幅调制的閾值百分比也不同。

　　刚刚我们有说到LED照明产品的频闪效应，但很多人不清楚它到底是什么意思。

　　光源频闪的实质是光通量的波动，实质光源在交流或脉冲直流的驱动下，光通量，照度或亮度随电流幅值的周期性变化而发生相应的变化，人眼到人脑对这一变化产生的主观反应。

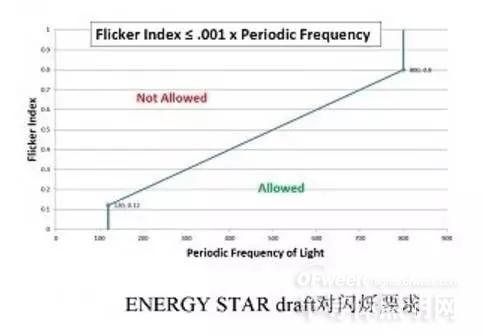

　　通常闪烁按人的感受分为可见闪烁和不可见闪烁。频率大于100Hz时，人眼感受不到闪烁现象，但仍会造成眼睛疲劳，头痛等，这就是频闪效应，普遍认为500Hz以内都存在该效应。对此美国能源之星（ENERGYSTARlampsV1.0draft4在调光性能的要求中规定了闪烁需满足的条件，使用于所有灯具。如下图所示：

　　光源频闪允许的范围是：

　　1、频率不小于120Hz；

　　2、120Hz-800Hz频率范围内，F1&lt；0.001X频率

　　3、频率大于800Hz时，对F1无要求；

　　4、频率不确定时，PF&lt；30%；

　　另外，紧凑型荧光灯光输出频率需在20-30KHz，或大于40KHz。

　　光源频闪的本质是光通量的不稳定。在检测光源随时间的波动时，既可以测试亮度的变化曲线，也可测试相同条件下光通量或光照度的变化曲线。

ENERGYSTAR（V1.0）规定了闪烁flicker的测量要求：

　　1、电源和测量仪表，需满足LM-79-08要求；

　　2、带存储功能多通道示波器，必要时可加衰减探头。采样率大于2kHz，采样时间大于100ms；

　　3、光度探头，V(入)校正，且相应时间需满足要求；

　　4、对于绝对值测光（absolutephotometry）：测量绝对值需要积分球；对于相对值测光（relativephotometry）：确保探测器能够测量相对光输出，且只接受来自待测光源的光。

　　测量之前，紧凑型荧光灯需要老炼100小时，测量前需预热。LED灯不需老炼，环境温度在25+/-5度。

　　内容延展：

　　由于LED固态照明产品具有的发光效率好，寿命长，可靠性高等独特特性，因而越来越受市场和消费者的青睐。但同时由于LED响应速度快，而且也不具备传统灯具的热惯性和余辉效应，所以深受电流波动的影响，电流的波动直接影响到光通量的输出，光源闪烁就是光通量变化的外在体现，所以LED照明产品的闪烁问题也引起了大家的关注。

　　对此在2012年12月14日，欧盟在其官方公报上正式发布了第(EU)NO1194/2012号条例《欧洲议会与欧盟理事会第2009/125/EC号指令关于定向灯、LED灯及其相关设备的生态设计要求之实施细则》。对应2009年3月18日发布的欧盟委员会第(EC)NO244/2009号条例《欧洲议会与欧盟理事会第2005/32/EC号指令关于非定向家用灯的生态设计要求之实施细则》，至此欧盟对LED灯形成了完整的强制性生态设计要求。

　　启动时间和上升时间作为功能要求的两个指标，在行业内越来越得到制造厂商的重视。
